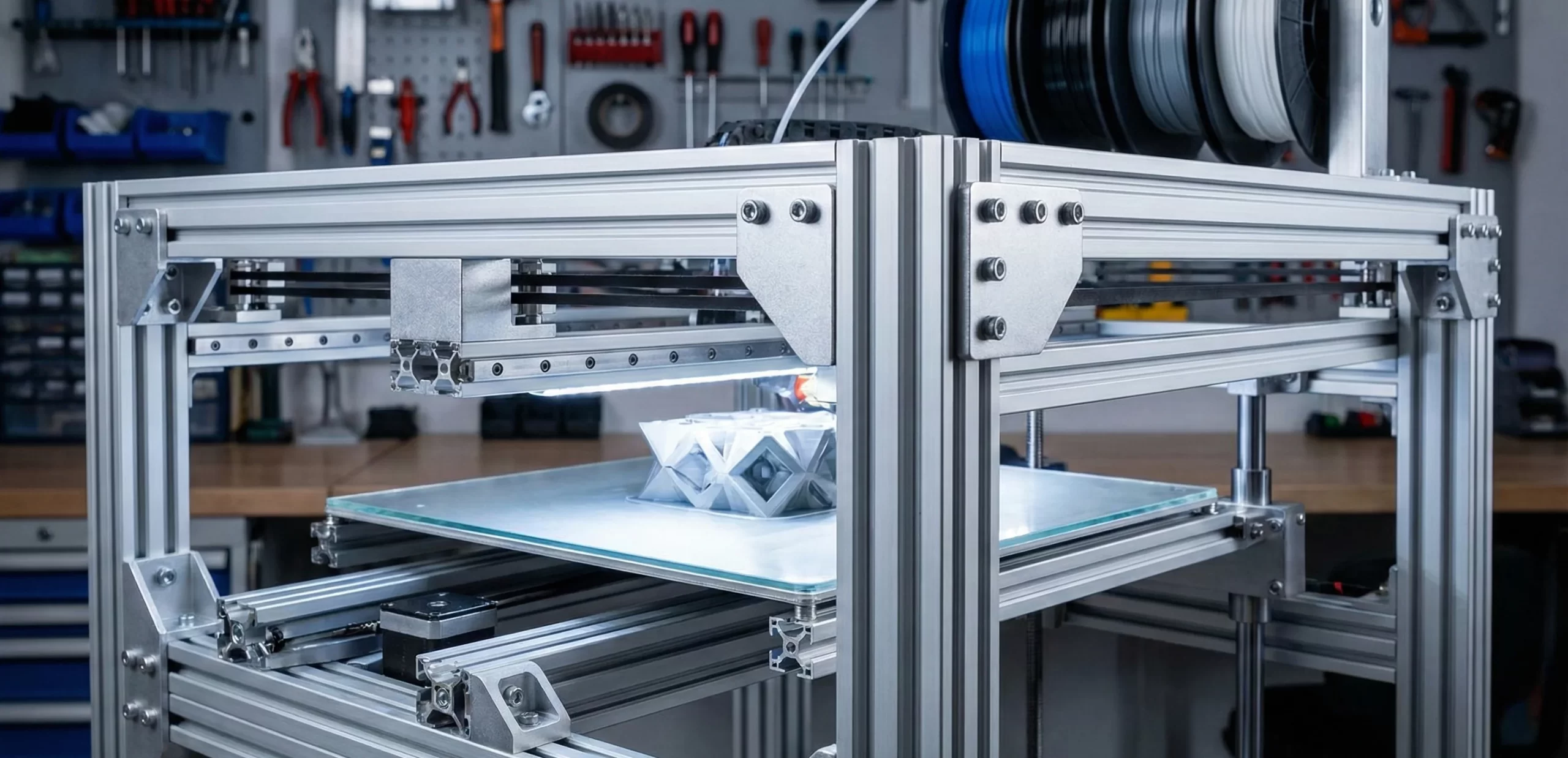

ستون فقرات پرینترهای سهبعدی مدرن
اگر تجربه ساخت یک پرینتر سهبعدی DIY را داشته باشید یا قصد بهینهسازی دستگاه فعلی خود را داشته باشید، احتمالاً نخستین چالشی که با آن مواجه شدهاید، انتخاب «اسکلت مناسب» برای دستگاه است. کیفیت نهایی چاپ سهبعدی، رابطهای مستقیم با استحکام و دقت سازه دارد و کوچکترین لرزش یا انحراف در فریم میتواند به ایجاد لایههای جابهجا شده (Layer Shift)، اعوجاج و کاهش کیفیت خروجی منجر شود.
تا چند سال پیش، استفاده از چوب، پلکسی یا حتی میلههای رزوهدار برای ساخت شاسی رایج بود؛ اما استاندارد امروز جامعه متخصصان پرینت سهبعدی چیز دیگری است: پروفیلهای آلومینیومی شیاردار.
در این مقاله، در انجمن پرینتر سهبعدی ایران بررسی میکنیم که چرا این نوع پروفیلها، بهترین زیرساخت برای ساخت پرینتر هستند و هنگام کار با آنها چه نکاتی را باید رعایت کنیم.
چرا پروفیل آلومینیومی؟ مزایای کلیدی
پروفیلهای آلومینیومی مهندسی وایمند – با نامهای شناختهشدهای مثل V-Slot و T-Slot – به دلیل مجموعهای از ویژگیهای مکانیکی و اقتصادی، انتخاب پیشفرض سازندگان دستگاههای مدرن شدهاند. این مزایا شامل موارد زیر است:
۱. نسبت استحکام به وزن ممتاز
آلومینیوم فلزی سبک اما بسیار مقاوم است. نتیجه این ترکیب، سازهای پایدار و کموزن است که در برابر نیروهای دینامیکی ناشی از حرکت سریع اکسترودر و تخت چاپ مقاومت بالایی دارد.
این ویژگی مستقیماً امکان افزایش سرعت چاپ بدون افت کیفیت را فراهم میکند.
۲. ساختار ماژولار و انعطافپذیری فوقالعاده
برای سازندگان (Makers)، این مهمترین مزیت است. پروفیلهای آلومینیومی مانند «لگوی صنعتی» عمل میکنند.
وجود شیار در چند وجه پروفیل، امکان نصب انواع قطعات—از موتور و شفت تا نمایشگر و کاور—را در هر نقطه از طول پروفیل فراهم میکند.
- میخواهید محور Z را بلندتر کنید؟ فقط پروفیلهای عمودی را عوض کنید.
- قصد دارید سیستم حرکتی را دو محور کنید؟ با چند اتصال ساده ممکن است.
این سطح از انعطافپذیری در هیچ متریال دیگری وجود ندارد.
۳. دقت ابعادی بالا و سطح صیقلی
پروفیلهای باکیفیت که به روش اکستروژن تولید میشوند، دارای تلورانسهای بسیار دقیقاند.
این ویژگی خصوصاً در پروفیلهای V-Slot اهمیت دارد، زیرا سیستم چرخهای حرکتی (V-Wheels) دقیقاً بر روی سطح پروفیل حرکت میکند و کیفیت سطح، مستقیماً بر نرمی حرکت و دقت محورها اثر میگذارد.
۴. مونتاژ ساده و بدون نیاز به جوشکاری
برای مونتاژ یک فریم دقیق و مقاوم تنها به یک اره و چند آچار آلن نیاز دارید.
اتصالات با پیچ، مهرههای T-Nut و نبشی انجام میشود و هیچگونه نیاز به جوشکاری یا مهارت تخصصی وجود ندارد.
این ویژگی باعث شده پروفیلهای آلومینیومی به انتخاب اول سازندگان خانگی و حرفهای تبدیل شوند.
V-Slot در برابر T-Slot: تفاوتها و کاربردها
این پرسش یکی از متداولترین سوالات کاربران در انجمن است. اگرچه ظاهر این دو نوع پروفیل مشابه است، اما سازوکار و کاربرد آنها تفاوتهایی دارد:
پروفیل T-Slot
- شیار داخلی آن شبیه حرف T است.
- بیشتر برای سازههای ثابت و صنعتی مناسب است.
- اگر قصد دارید از ریل و واگن خطی (Linear Rail) استفاده کنید، T-Slot گزینه ایدهآلتری است.
پروفیل V-Slot
- لبههای شیاردار آن زاویهدار و شبیه حرف V هستند.
- این طراحی بهطور اختصاصی برای حرکت چرخهای V-Wheel توسعه یافته است.
- اگر سیستم حرکتی دستگاه شما مبتنی بر چرخ است، انتخاب درست همیشه V-Slot است.
یادداشت: در بازار ایران، سایزهای ۲۰۲۰ و ۲۰۴۰ متداولترین انتخابها برای پرینترهای خانگی هستند.
نکات طلایی برای مونتاژ سازه آلومینیومی
کیفیت پروفیل اگرچه مهم است، اما آنچه در نهایت عملکرد دستگاه را تعیین میکند، نحوه مونتاژ شماست. براساس تجربه کاربران حرفهای، حدود ۹۰٪ مشکلات کالیبراسیون و دقت چاپ، از مونتاژ نادرست فریم ناشی میشود.
۱. اصل اساسی: گونیا بودن (Squareness)
اگر ستونها نسبت به پایه دقیقاً ۹۰ درجه نباشند، چاپها بهصورت زاویهدار و کج تولید خواهند شد.
استفاده از گونیای دقیق و سفت کردن پیچها بهصورت مرحلهای و ضربدری ضروری است.

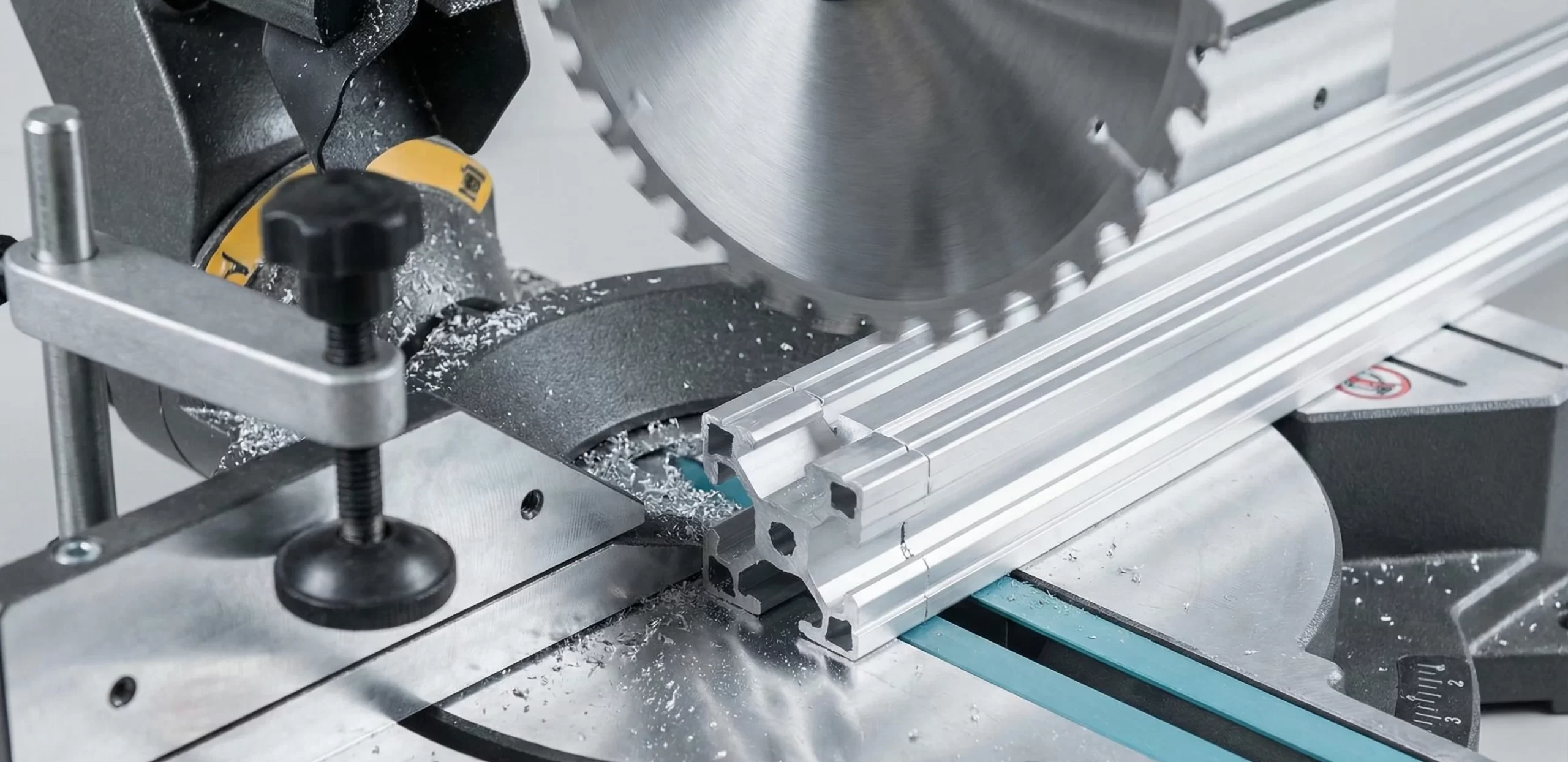

۲. دقت در برش پروفیلها
اگر پروفیلها را خودتان برش میدهید، از صاف و عمود بودن سطح برش مطمئن شوید.
خطاهای بسیار کوچک در برش باعث میشود پروفیلها بهدرستی روی هم ننشینند و کل سازه دچار انحراف شود.
استفاده از فارسیبر دقیق همیشه توصیه میشود.

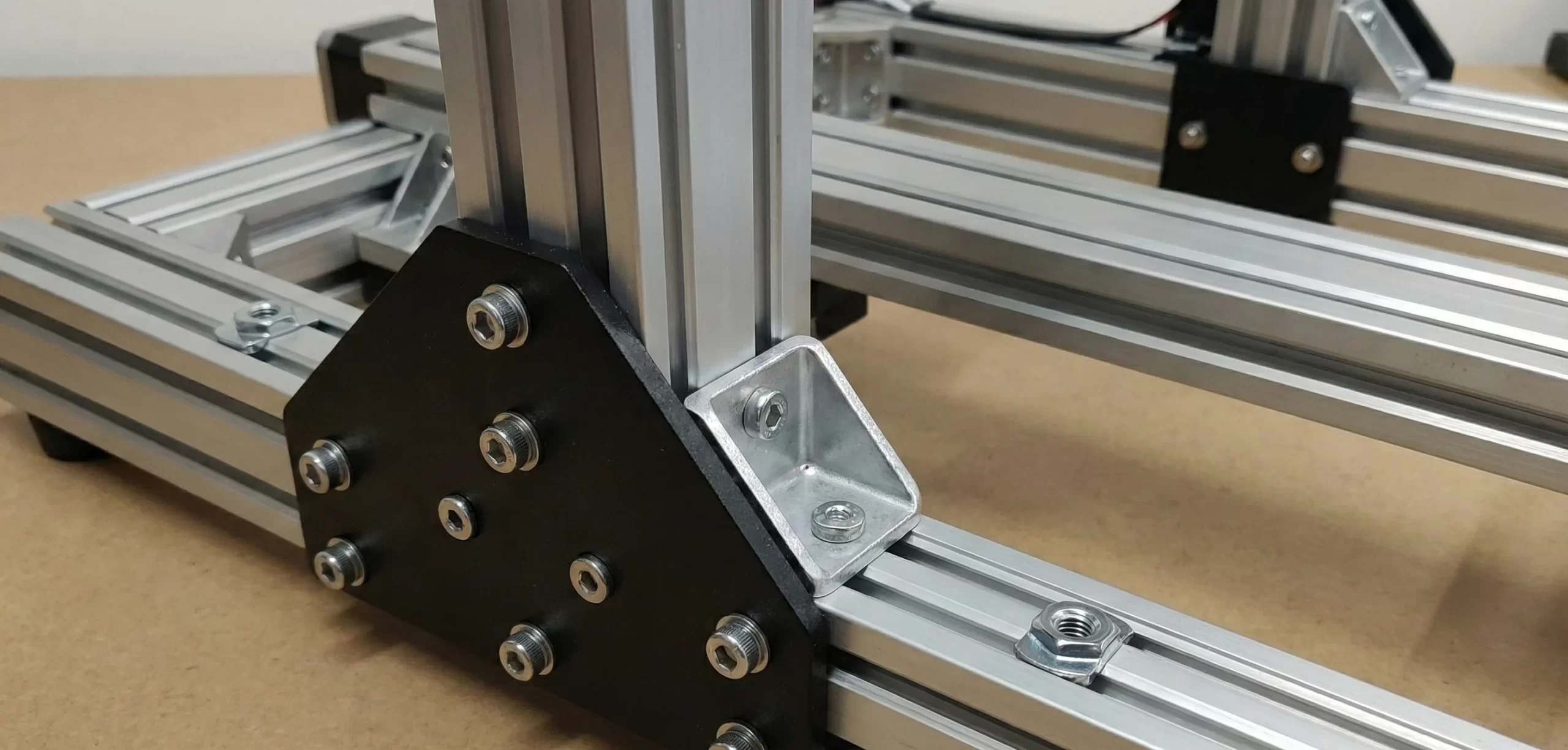

۳. انتخاب اتصال مناسب برای نقاط پرفشار
در بخشهایی که فشار مکانیکی بالا است—بهویژه اتصال ستونهای محور Z به بیس—از نبشیهای کوچک استفاده نکنید.
صفحات اتصال بزرگ یا اتصالهای مستقیم با قلاویزکاری (Blind Joint) استحکام بسیار بیشتری فراهم میکنند.
پروفیلهای آلومینیومی به لطف ترکیب کمنظیری از استحکام بالا، وزن کم، قیمت مناسب و قابلیت توسعهپذیری، به استاندارد غالب در ساخت پرینترهای سهبعدی تبدیل شدهاند. چه سازندهای تازهکار باشید و چه طراح یک دستگاه حرفهای، آشنایی دقیق با این سیستم سازهای، کلید موفقیت و کیفیت چاپ شماست.
تجربه شما چیست؟
آیا تاکنون پرینتری با پروفیلهای آلومینیومی ساختهاید؟ بهترین تکنیک شما برای گونیا کردن فریم چیست؟ تجربیات خود را در بخش نظرات همین تاپیک در انجمن با دیگر کاربران به اشتراک بگذارید.
